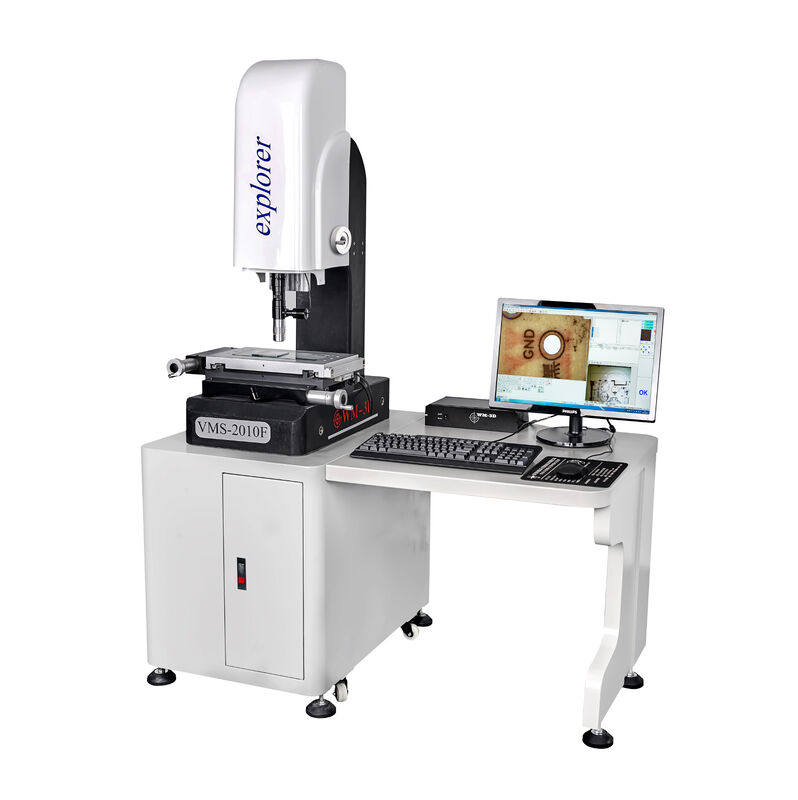

Máquina de Medición Óptica OMM de Alta Precisión
Instrumento de Medición de Imágenes de Operación Manual con Precisión de 3µm
Descripción General del Producto
Este avanzado instrumento de medición de imágenes de operación manual ofrece una precisión excepcional para aplicaciones de medición industrial. Diseñado para la precisión y la fiabilidad en entornos de fabricación exigentes.
Características Clave
- Sistema de medición por video con enfoque automático en el eje Z para mediciones precisas
- Mide puntos, líneas, círculos, arcos, óvalos y rectángulos con posicionamiento multipunto
- Funciones de medición avanzadas que incluyen mediciones combinadas, estructura central, construcción de intersección, construcción de punto medio, estructura de línea y estructura redonda
- Procesamiento de datos completo con salida a formatos Word, Excel y AutoCAD
- Capacidades de análisis estadístico con una útil función de enderezamiento de la pieza de trabajo
- Sistema de medición digital con estudio de coordenadas, rejilla óptica y tarjeta de datos SDK-3000
- Interfaz de computadora RS232 con software de medición especializado
- Eje Z motorizado para la optimización del enfoque automático
Funciones de Aplicación
Diseñado principalmente para la medición y el análisis metalográfico. Estos modelos universales combinan un soporte de medición con componentes de microscopio metalúrgico de primera calidad para imágenes de alta resolución y mediciones críticas. Las características incluyen objetivos de infinito avanzados y técnicas de microscopía: campo claro, campo oscuro, contraste DIC, polarización y epifluorescencia. Admite hasta cinco objetivos en el revólver con opciones de actualización para una funcionalidad ampliada.
Especificaciones Técnicas
| Modelo |
WM-2010F |
WM-3020F |
WM-4030F |
WM-5040F |
| Tamaño de la mesa de trabajo de metal (mm) |
350×220 |
450×350 |
550×450 |
700×600 |
| Tamaño de la mesa de trabajo de vidrio (mm) |
230×130 |
330×230 |
430×330 |
530×430 |
| Recorrido de tres ejes (mm) |
200×100 |
300×200 |
400×300 |
500×400 |
| Peso (kg) |
170 |
260 |
300 |
500 |
| Dimensiones L×A×H (mm) |
500×700×1100 |
600×750×1100 |
700×900×1150 |
850×1050×1200 |
Sistema de Medición Estándar
- Cámara: Cámara CCD a color SONY 1/3"
- Ampliación de la lente: 0.7-4.5X (WD: 95mm)
- Ampliación total: 30-230X (Vista del objeto: 7-1.1mm)
- Resolución de datos del generador de doble línea cruzada: 0.001mm
- Recorrido de elevación del eje Z: 150mm (Enfoque automático)
- Error de indicación del eje X, Y: ≤(3+L/200)μm (L = longitud medida en mm)
- Iluminación: Iluminación LED de superficie y transmisión con brillo ajustable
- Potencia: 220/110V CA, 50HZ, 30W
Garantía y Servicios
- Garantía integral de 12 meses
- La cobertura se extiende por 12 meses desde el montaje/aceptación o 15 meses desde la fecha de envío
- Soporte de enseñanza por teléfono e internet con servicio de asesoramiento postventa completo
- Servicios de garantía de por vida disponibles (basados en el costo)
- Servicio técnico gratuito para fallas de la máquina causadas por el fabricante (excluyendo viajes y alojamiento)
- Servicio de asesoramiento postventa de por vida
- Disponibilidad de repuestos basada en el costo
- Servicios técnicos de valor añadido a precios preferenciales de por vida
Información de la Empresa
Certificaciones
Nuestro software de medición está certificado por organizaciones nacionales de medición estándar profesional. Todas las máquinas pueden proporcionar la certificación de medición estándar de la agencia HSR.
Embalaje y Envío
Preguntas Frecuentes
P1: ¿Qué tipo de equipos produce principalmente?
Nuestro principal equipo de producción incluye: instrumentos de medición de imágenes automáticos, instrumentos de medición de imágenes manuales, instrumentos de medición de imágenes de pórtico grande, instrumentos de medición de una sola tecla, equipos de detección de visión automática y equipos de detección de visión no estándar.
P2: ¿Aceptan servicio personalizado? ¿Puedo imprimir mi logotipo en la máquina?
Sí, todos nuestros productos se pueden personalizar, incluida la impresión del logotipo según sus requisitos.
P3: ¿Por qué debería elegir su empresa?
- Más de 10 años de experiencia especializada en la medición de productos
- Equipos profesionales de I+D y postventa
- Ubicados en la ciudad de Dongguan, un centro de fabricación de renombre mundial
- Servicio postventa de 12 meses con respuesta en 48 horas para problemas simples
P4: ¿Cuál es su tiempo de entrega y método de embalaje?
Máquinas estándar: 5 días hábiles después del depósito/confirmación del pedido. Máquinas personalizadas: 10-20 días hábiles. El embalaje profesional incluye película de embalaje interna de la máquina con embalaje de caja de madera externa y fijación con tornillos para garantizar una entrega segura.
P5: ¿Hay capacitación en el sitio disponible?
Sí, la capacitación en el sitio está disponible. Póngase en contacto con nosotros para confirmar los arreglos de tiempo específicos.
P6: ¿Cuáles son sus condiciones de pago?
Aceptamos T/T, L/C, Western Union y otros métodos de pago. Condiciones estándar: 30% de depósito, 70% de saldo antes de la entrega, o 100% LC a la vista.
P7: ¿Podemos probar muestras antes de realizar un pedido?
Sí, proporcionamos pruebas de muestra gratuitas e informes de prueba detallados. Póngase en contacto con nuestro gerente comercial para obtener ayuda.
