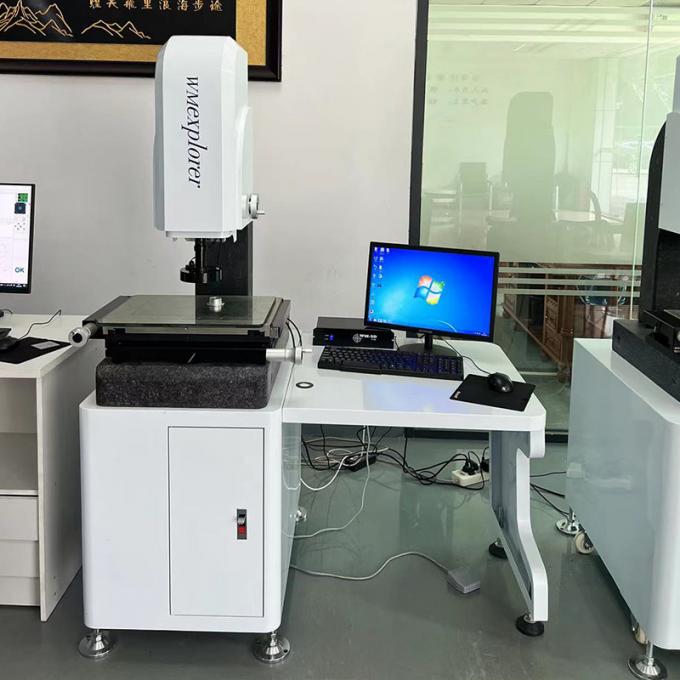

Máquina de medición por coordenadas manual CMM de 3µm 220V para control de tamaños de muelles
Sistema de medición por video manual profesional diseñado específicamente para el control dimensional preciso de muelles y otros componentes pequeños.
Características principales
- Sistema de medición por video con enfoque automático en el eje Z con función de posicionamiento multipunto
- Mide puntos, líneas, círculos, arcos, óvalos y rectángulos con capacidades de construcción
- Procesamiento de datos avanzado con salida directa a formatos Word, Excel y AutoCAD
- Capacidades de análisis estadístico con una útil función de enderezamiento de piezas
- Sistema de medición digital con rejilla óptica y tarjeta de datos SDK-3000
- Interfaz de computadora RS232 con software de medición especializado para mapeo circular
- Eje Z motorizado para la optimización del enfoque automático y la captura de imágenes más clara
Funciones de aplicación
Diseñado principalmente para la medición y el análisis metalográfico. Estos modelos universales combinan un soporte de medición con componentes de microscopio metalúrgico de primera calidad para imágenes de alta resolución y mediciones críticas. Las características incluyen objetivos de infinito avanzados y técnicas de microscopía: campo claro, campo oscuro, contraste DIC, polarización y epifluorescencia. Admite hasta cinco objetivos en el revólver con opciones de actualización para un uso ampliado.
Especificaciones técnicas
| Modelo |
WM-2010F |
WM-3020F |
WM-4030F |
WM-5040F |
| Tamaño de la mesa de metal (mm) |
350×220 |
450×350 |
550×450 |
700×600 |
| Tamaño de la mesa de vidrio (mm) |
230×130 |
330×230 |
430×330 |
530×430 |
| Recorrido de tres ejes (mm) |
200×100 |
300×200 |
400×300 |
500×400 |
| Peso (kg) |
170 |
260 |
300 |
500 |
| Dimensiones L×A×H (mm) |
500×700×1100 |
600×750×1100 |
700×900×1150 |
850×1050×1200 |
Sistema de medición estándar
- Cámara: Cámara CCD a color SONY 1/3"
- Ampliación de la lente: 0.7-4.5X, WD: 95 mm
- Ampliación total: 30-230X, Vista del objeto: 7-1.1 mm
- Generador de doble línea cruzada, Resolución de datos: 0.001 mm
- Recorrido de elevación del eje Z: 150 mm (Enfoque automático)
- Error de indicación del eje X, Y: ≤(3+L/200)μm (L = longitud medida en mm)
- Iluminación de superficie y transmisión LED con ajuste de brillo
- Potencia: 220/110V CA, 50Hz, 30W
Garantía y servicios
12 meses de garantía - ¡Compre con confianza!
- 12 meses de garantía a partir de la fecha de montaje (máximo 15 meses desde el envío)
- Enseñanza completa por teléfono e internet con servicio de asesoramiento postventa
- Servicios de garantía de por vida disponibles (basados en el costo de los componentes de la máquina)
- Servicio técnico gratuito para fallas de la máquina causadas por el fabricante (excluyendo los gastos de viaje)
- Servicio de asesoramiento postventa a largo plazo y disponibilidad de repuestos
- Servicios técnicos de valor añadido a precios preferenciales de por vida
Información de la empresa
Certificaciones
- Software certificado por la organización nacional de medición estándar profesional
- Máquinas capaces de proporcionar la certificación de medición estándar de la agencia HSR
Embalaje y envío
Preguntas frecuentes
P1: ¿Qué tipo de equipos produce principalmente?
R: Nos especializamos en instrumentos de medición de imágenes automáticos, instrumentos de medición de imágenes manuales, instrumentos de medición de imágenes de pórtico grande, instrumentos de medición de una sola tecla, equipos de detección de visión automática y equipos de detección de visión no estándar.
P2: ¿Aceptan servicios personalizados? ¿Puedo imprimir mi logotipo en la máquina?
R: Sí, todos nuestros productos se pueden personalizar, incluidos la impresión del logotipo y los requisitos de marca.
P3: ¿Por qué nos elige?
R1: Más de 10 años de experiencia en medición con equipos profesionales de I+D y postventa
R2: Ubicado en la ciudad de Dongguan, un centro de fabricación de renombre mundial
R3: Servicio postventa de 12 meses con respuesta en 48 horas para problemas simples
P4: ¿Cuál es su tiempo de entrega? ¿Qué pasa con el embalaje?
R: Entrega estándar: 5 días hábiles después del depósito/confirmación del pedido. Máquinas personalizadas: 10-20 días hábiles. El embalaje profesional incluye envoltura de película interna de la máquina y caja de madera externa con fijación de tornillos para un transporte seguro.
P5: ¿Hay capacitación en el sitio disponible?
R: Sí, la capacitación en el sitio está disponible con coordinación de tiempo específica.
P6: ¿Cuáles son las condiciones de pago?
R: Aceptamos T/T, L/C, Western Union y otros métodos de pago.
P7: ¿Cuáles son sus condiciones de pago?
R: T/T: 30% de depósito, 70% de saldo antes de la entrega (con fotos del producto proporcionadas). Alternativamente, 100% LC a la vista.
P8: ¿Podemos probar muestras antes de realizar un pedido?
R: Sí, proporcionamos pruebas de muestra gratuitas con informes de prueba completos. Póngase en contacto con nuestro gerente comercial para obtener ayuda.
