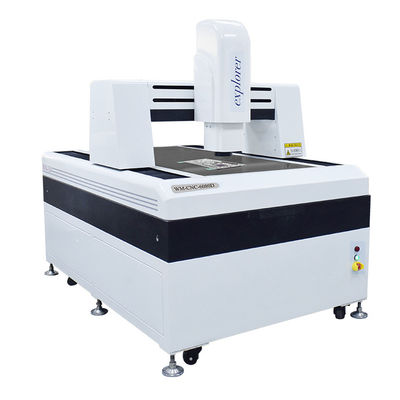

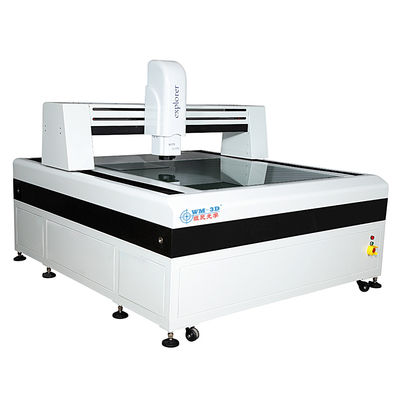

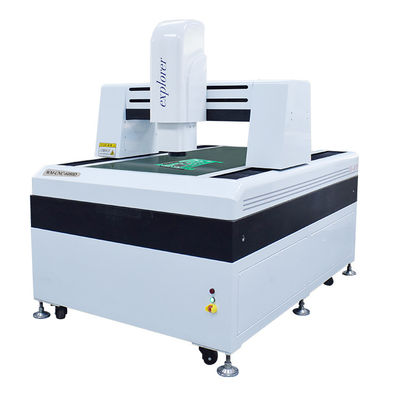

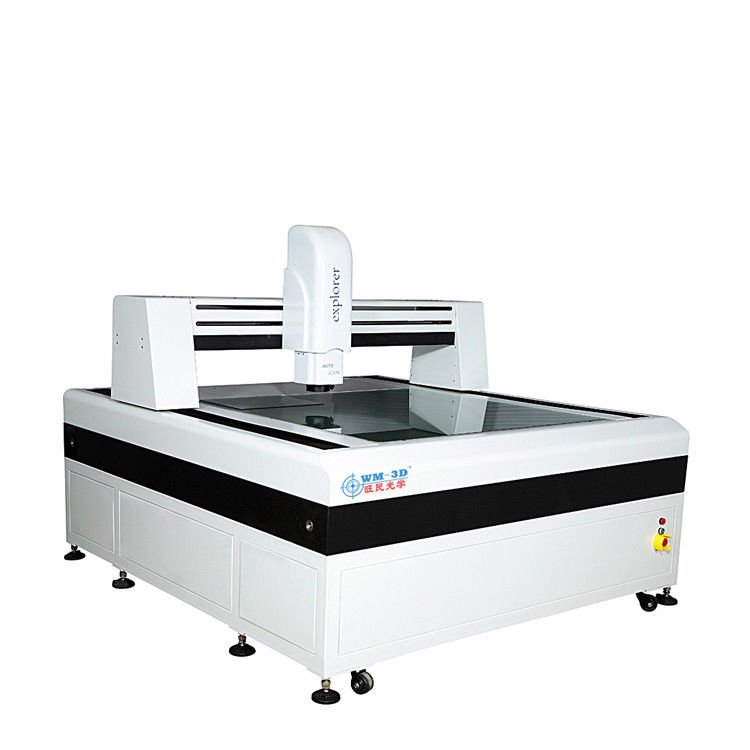

Máquina de medición de coordenadas de pórtico

velocidad coordinada de la máquina de medición del pórtico de la alta precisión 3D 200mm/S

Name: velocidad coordinada de la máquina de medición del pórtico de la alta precisión 3D 200mm/S
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-1016
Availability: InStock

Detalles del producto:

Lugar de origen:	Guangdong, China
Nombre de la marca:	WM-3D
Certificación:	iso9001
Número de modelo:	CNC-1016

Información Detallada

Lugar de origen:

Guangdong, China

Nombre de la marca:

WM-3D

Certificación:

iso9001

Número de modelo:

CNC-1016

Garantía:

1 año, 18 meses

Soporte personalizado:

OEM, ODM

Fuerza:

Electrónico, 220V /50HZ

Nombre:

Instrumento de medida video de la alta exactitud

Uso general:

Las eléctricas, plásticos, molde, maquinaria, conectores y móvil

Función:

Mida y detecte

Exactitud:

3um

Velocidad:

200 mm/s

Peso:

3600 kg

Color:

Blanco

Nombre del producto:

Instrumento de medida video de la alta exactitud

Resaltar:

High Light

Resaltar:

Máquina de medición del coordenada del pórtico de la precisión

Máquina de medición coordinada del pórtico 200mm/S

máquina de medición del coordenada 3D

Información Comercial

Precio:

$43,000.00/sets 1-4 sets

Detalles de empaquetado:

el apresto system
Automatic de la imagen de medida de los sistemas de medición del vídeo de la al

Descripción del Producto

Sistemas de medición de vídeo de alta precisión 3D instrumento de medición óptico sistema de medición óptico

Descripción del producto

velocidad coordinada de la máquina de medición del pórtico de la alta precisión 3D 200mm/S 0

1- Utilizando los módulos integrados desarrollados para controlar el motor, aumentando la velocidad del motor en consecuencia, pero también para simplificar el instrumento y la interfaz PC,Máquinas e instrumentos para PC a través de la línea USB y el cable S-Video.
2. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
3La fuente de luz de superficie está formada por un grupo independiente de 24, cada grupo es un conductor de corriente constante y una variable continua de 200 pasos.
4Con plataforma de mármol, alta estabilidad.

Modelo			Las demás máquinas
	Tamaño de la mesa de vidrio		*11001700**
	Tamaño de la mesa de metal		*12001800**
	Viajes de trabajo X.Y		*10001600**
	El sistema de elevación de desplazamiento del eje Z ((mm)		200 enfoque
	Resolución de la pantalla digital en el eje XYZ		0.5um
	Error de valor del eje X.Y		≤ ((3+L/200) L es la longitud medida,unidad mm)
	Peso (en kg)		3600
	Dimensión		*175026501650*
El motor	Velocidad en tres ejes			100 mm/s
	Precisión de posicionamiento en tres ejes			0.001 mm
Sistema de imágenes	El Camare	Sony color 1/3 "cámara CCD
	- ¿ Qué pasa?	con una lente de zoom óptico coaxial con una lente de zoom (2 seleccionar una)
	Magnificación del zoom	0.7-4.5X
	Magnificación total del video	30-230X
	Campo de objetos	11.1-1.7 mm
	El poder	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
	Consumo de energía	100 W
Accesorios para el equipo	1Xtube (opción)	0.5Xtube (opcional)			Distancia de trabajo
Lente de acercamiento	0.7-4.5X	0.7-4.5X
Añadir lente	Magnificación de vídeo	Campo lateral del material (mm)	Magnificación de vídeo	Campo lateral del material (mm)
0Opción 5X	11.8X-74X	22-3. ¿Qué quieres decir?4	5.9X-37X	44 a 6.8	175
Estándar	23.5X-148X	11.1-1.7X	11.8X-74X	22-3. ¿Qué quieres decir?4	92
2Opción	Las demás partidas del anexo II	5.5 a 0.9	23.5X-148X	11.1-1.7	36

Funciones

Principalmente para la medición y el análisis metalográfico!Estos modelos "Universales" combinan un soporte de medición con los mejores componentes del microscopio metalúrgico para imágenes de alta resolución y mediciones críticas. Con la gama completa de objetivos de infinito avanzados y técnicas de microscopía incluyendo: campo brillante, campo oscuro, contraste DIC, polarización y epifluorescencia.Se pueden montar hasta cinco objetivos en la nariz.- Con más usos si se actualiza.

Especificaciones

1Puede medir puntos, líneas, círculos, arcos y óvalos, rectangulares y mejorar la precisión con la función de posicionamiento de múltiples puntos.

2Tiene muchas características, como la combinación de medidas, la estructura central y la intersección de la estructura, el punto medio de la construcción, la estructura de línea,una estructura redonda y un punto de vista estructural.

3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.

4La traducción de coordenadas y la rectificación de coordenadas es para que la medición sea más conveniente y eficiente y mejore la eficiencia de la medición.

5Las macros pueden medir las mismas partes más rápido y más convenientemente y mejorar la eficiencia de la medición.

6Los datos de medición se introducen directamente en AutoCAD y se convierten en un círculo de trabajo completo; los datos también se pueden introducir en Excel y Word para realizar análisis estadísticos.

7Graba el programa de usuario, edita y ejecuta el comando.

Nuestros servicios

Información sobre la empresa

velocidad coordinada de la máquina de medición del pórtico de la alta precisión 3D 200mm/S 4

Certificaciones

1. nuestro software a través de la organización profesional nacional de certificación de medición estándar.

2Nuestras máquinas pueden dar a la agencia HSR la certificación de medición estándar.

Embalaje y envío

Preguntas frecuentes

velocidad coordinada de la máquina de medición del pórtico de la alta precisión 3D 200mm/S 7
