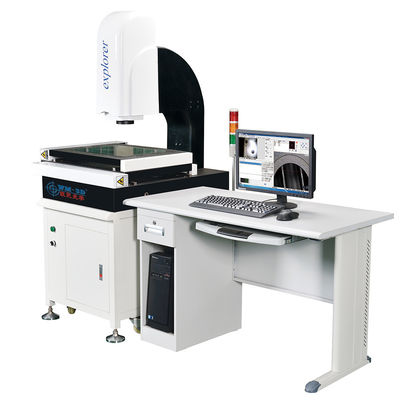

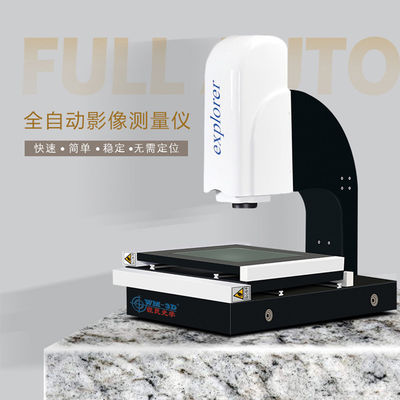

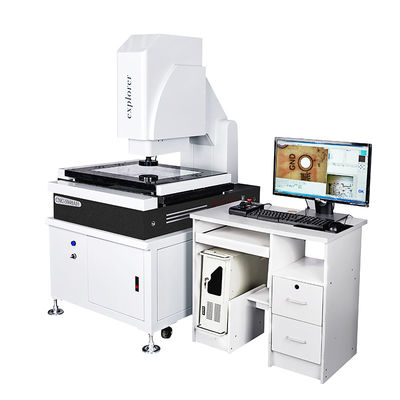

máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito

máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito
máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito

Ampliación de imagen :  máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito

Datos del producto:
Lugar de origen: Guangdong, China
Nombre de la marca: WM-3D

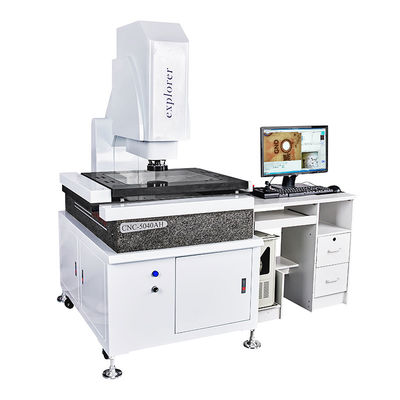

Número de modelo: CNC-5040AH
Pago y Envío Términos:
Precio: $25,000.00/sets 1-4 sets
Detalles de empaquetado: Instrumento de medida automático de la imagen de la placa de circuito de la imagen portátil de la lo

máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito

descripción
Garantía: 1 año Ayuda modificada para requisitos particulares: OEM, ODM
Nombre: Instrumento de medición de imagen automática Wm-3d Exactitud: 3um
velocidad: 200mm/s Función: Medición y detectar
Uso general: Las eléctricas, plásticos, molde, maquinaria, conectores y móvil Color: blanco
Poder: 220V /50HZ Nombre de producto: Instrumento de medición de imagen automática Wm-3d
Alta luz:

Máquina de medición video del CNC 50HZ

,

máquina de medición video del CNC 220V

Sistema de medición automático del instrumento de medida de la imagen de la placa de circuito de la imagen portátil de la longitud

Descripción de producto



máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito 0



1. control de movimiento a circuito cerrado doble, motor en el movimiento de alta velocidad con funcionamiento de colocación exacto.
2. Usando los módulos integrados desarrollados para controlar el motor, velocidad cada vez mayor del motor por consiguiente, pero también para simplificar el instrumento y la interfaz PC, las máquinas de la PC y los instrumentos a través de la línea del USB y del cable de S-Video.
3. Se junta con el software uno mismo-desarrollado de la medida del CNC de la compañía para alcanzar la detección rápida de una gran cantidad de pedazos del trabajo al mismo tiempo con capacidades del análisis de datos del proceso estadístico para alcanzar un de una sola vez termina la medida entera.
4. la fuente de luz superficial formada por un grupo independiente de 24, cada grupo es conductor de la fuente de corriente constante y la variable continua 200-step.
5. Con la plataforma de mármol, alta estabilidad.
máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito 1

Modelo

CNC-5040



Tamaño de cristal de la tabla



530*430



Tamaño de la tabla del metal

700*600



Viaje de trabajo X.Y

500*400



elevación del viaje de Z-AXIS (milímetros)

foco 200



Resolución de pantalla digital de X.Y.Z-axis

0.5um



Error del valor del eje de X.Y

el ≤ (3+L/200) L es la longitud, la unidad medidas el milímetro)



Peso (kilogramos)

720



Dimession

900*1050*1650

Motor

Velocidad de tres ejes

100mm/s



Exactitud de colocación de tres ejes

0.001m m

Sistema de la imagen

Camare

Cámara CCD del ″ del color 1/3 de Sony



Enfoque

lente de zoom óptico coaxial con un zoom (2 uno selectos)



Ampliación del enfoque

0.7-4.5X



Ampliación total video

30-230X



Campo del objetor

11.1-1.7m m



Poder

AC220V/AC110V



Consumo de energía

100W

Accesorios de Insreument

1Xtube (opción)

0.5Xtube (opción)

Distancia de funcionamiento

Zoom

0.7-4.5X

0.7-4.5X



Añada la lente

Ampliación video

Campo lateral material (milímetros)



Ampliación video

Campo lateral material (milímetros)





opción 0.5X

11.8X-74X

22-3.4

5.9X-37X

44-6.8

175

Estándar

23.5X-148X

11.1-1.7X

11.8X-74X

22-3.4

92

2Xoption

47X-296X

5.5-0.9

23.5X-148X

11.1-1.7

36

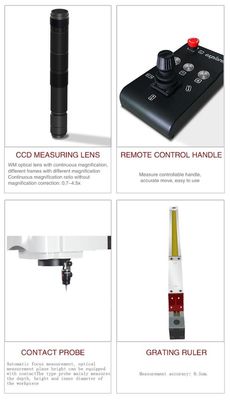

Funciones



máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito 2
máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito 3¡Principalmente para la medida y el análisis metallograhpic! Estos modelos “universales” combinan un soporte de medición con el mejor de los componentes del microscopio metalúrgico para la proyección de imagen de alta resolución y las medidas críticas. Atracción de la gama completa de los objetivos del infinito y de las técnicas avanzados de la microscopia incluyendo: brightfield, darkfield, contraste de DIC, polarización y epifluorescence. Hasta cinco objetivos pueden bemounted en la visera del yelmo. Con más usos si está actualizado.
Especificaciones

1. Puede medir el punto, la línea, el círculo, el arco y el óvalo, rectangulares y mejorar la exactitud con la función de colocación de múltiples puntos.

2. Tiene muchas características, tales como combinación de medidas, estructura de centro y la intersección de la estructura, el punto mediano de la construcción, línea estructura, una estructura redonda y punto de vista estructural.

3. Se junta con el software uno mismo-desarrollado de la medida del CNC de la compañía para alcanzar la detección rápida de una gran cantidad de pedazos del trabajo al mismo tiempo con capacidades del análisis de datos del proceso estadístico para alcanzar un de una sola vez termina la medida entera.

4. La traducción y los coordenadas coordinados se enderezan hacia fuera es hacer la medida más conveniente y eficiente y mejorar eficacia de la medida.

5. Las macros pueden medir las mismas piezas más rápidas y un volumen más conveniente y mejorar la eficacia de la medida.

6. Los datos de la medida entran directamente en AutoCAD y se convierten en un círculo completo del trabajo; los datos también se pueden incorporar en Excel y palabra para conducir análisis estadístico.
7. programa de usuario de registro, corrigiendo y ejecutar comando.
Nuestros servicios

máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito 4

12 meses de garantía. ¡Compra con confianza!

1. En el plazo de 12 meses a partir de la fecha de monte y aceptación, pero no exceder 15 meses a partir de la fecha si envío.

2. Durante este período, llevaremos la enseñanza del teléfono y de Internet los usuarios con un servicio de asesoramiento combinatorio de la después-venta.

3. Proporcionamos los servicios de garantía de la vida de la máquina para los usuarios de coste.
01. Sielfracasodemáquinacausadopornuestrolado, ustedpuededevolvernoslosrecambiosyelcostepornuestrolado.
02. Perosilasnecesidadesnuestrotécnicovenidoalladodelclientedelentrenamiento, serviciotécnicoestánlibres, exceptoboletoyelalojamiento.

4. Período de garantía adicional: Proporcionaremos al servicio de asesoramiento duradero de la después-venta del usuario.



5. Nuestra compañía tiene recambios que se puedan proporcionar para los usuarios coste.
6. Proveímos de usuarios servicio técnico de valor añadido de la después-venta por el precio preferencial para la vida.
Información de compañía

máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito 5

máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito 6

Certificaciones

máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito 7

software 1.our con la organización profesional nacional de certificación estándar de la medida.

las máquinas 2.our pueden dar la agencia de HSR de la certificación estándar de la medida.
Empaquetado y envío

máquina de medición video del CNC de 220V 50HZ para la medición portátil de la longitud de la placa de circuito 8
