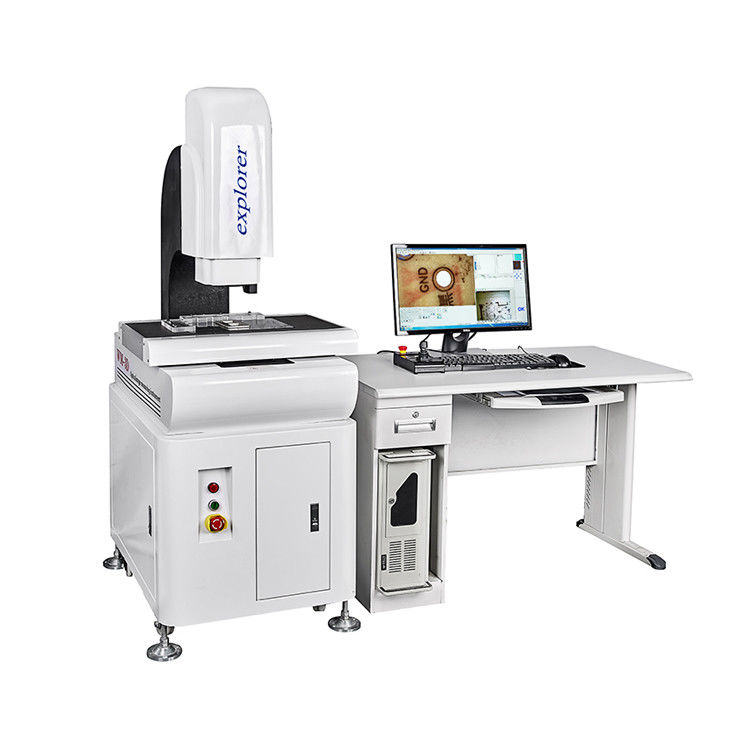

Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC
Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC
  • Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC
  • Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC
  • Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC

Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC

Detalles del producto:
Lugar de origen: Guangdong, China
Nombre de la marca: WM-3D
Certificación: ISO9001
Número de modelo: CNC-3020AH
Información Detallada
Lugar de origen:
Guangdong, China
Nombre de la marca:
WM-3D
Certificación:
ISO9001
Número de modelo:
CNC-3020AH
Garantía:
1 año
Soporte personalizado:
OEM, ODM
nombre:
Máquina de medición y análisis de accesorios de almohadilla CNC automática
Exactitud:
3um
Velocidad:
200 mm/s
Función:
Medición y detectar
Uso general:
Las eléctricas, plásticos, molde, maquinaria, conectores y móvil
Color:
blanco
Fuerza:
220V /50HZ
Nombre del producto:
Máquina de medición y análisis de accesorios de almohadilla CNC automática
Resaltar:

High Light

Resaltar:

sistema de medida de la dimensión de la imagen 3um

,

Sistema de medida de la dimensión de la imagen óptico

,

Máquina de medición óptica 200mm/S

Información Comercial
Precio:
$18,000.00/sets 1-4 sets
Detalles de empaquetado:
Accesorios autos del cojín del CNC que miden y que analizan Machine
CNC-3020WM La máquina de la
Descripción del Producto
Sistema de medición de la dimensión de la imagen de 3 μm
Máquina de medición óptica con velocidad de 200 mm/s
Resumen del producto
Máquina de medición y análisis de accesorios automáticos CNC Pad - Sistema de medición óptica avanzada para análisis dimensional de precisión.
Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 0 Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 1
Especificaciones técnicas
Modelo Las partidas de las demás partidas
Tamaño de la mesa de vidrio Las medidas de seguridad se aplicarán a las medidas de seguridad.
Tamaño de la mesa de metal de una anchura igual o superior a 250 mm
Viajes de trabajo 300 × 200 mm
Ascenso de desplazamiento en el eje Z Enfoque de 200 mm
Resolución de la pantalla digital en el eje XYZ 0.5 μm
Error en el valor del eje X.Y ≤ ((3+L/200) donde L es la longitud medida en mm
Peso 720 kg de peso
Las dimensiones Las mediciones de la longitud de la banda son las siguientes:
Especificaciones del motor
Velocidad de los tres ejes 100 mm/s
Precisión de posicionamiento en tres ejes 0.001 mm
Sistema de imágenes
La cámara Sony color 1/3 "cámara CCD
- ¿ Qué pasa? Lente de zoom óptico coaxial con lente de zoom (2 seleccionar uno)
Magnificación del zoom 0.7-4.5X
Video de ampliación total 30-230X
Campo de objetos 11.1-1.7 mm
El poder El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Consumo de energía 100 W
Accesorios para instrumentos
Accesorios Magnificación de vídeo Campo lateral del material (mm) Magnificación de vídeo Campo lateral del material (mm) Distancia de trabajo
0.5X Opción 11.8X-74X 22-3. ¿Qué quieres decir?4 5.9X-37X 44 a 6.8 175
Estándar 23.5X-148X 11.1-1.7X 11.8X-74X 22-3. ¿Qué quieres decir?4 92
Opción 2X Las demás partidas del anexo II 5.5 a 0.9 23.5X-148X 11.1-1.7 36
Características clave
  • Control de movimiento de doble circuito cerrado para movimientos de alta velocidad con un rendimiento de posicionamiento preciso
  • Modulos integrados de control del motor con conectividad USB y S-Video
  • Software de medición CNC integrado con capacidades de análisis de datos SPC
  • Fuente de luz de superficie avanzada con 24 grupos independientes y control variable continuo de 200 pasos
  • Construcción de plataformas de mármol para una mayor estabilidad y precisión
Funciones de medición
Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 2 Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 3
Diseñados principalmente para medición y análisis metalográficos,Estos modelos universales combinan un soporte de medición con componentes de microscopio metalúrgico de primera calidad para imágenes de alta resolución y mediciones críticas.Las características incluyen objetivos de infinito avanzados y técnicas de microscopía: campo brillante, campo oscuro, contraste DIC, polarización y epifluorescencia.Acomoda hasta cinco objetivos en la nariz con capacidades de uso ampliadas cuando se actualiza.
Capacidades técnicas
Medición geométrica
Medida precisa de puntos, líneas, círculos, arcos, óvalos y rectángulos con posicionamiento de múltiples puntos para una mayor precisión.
Características avanzadas de la construcción
Medidas de combinación, estructura central, intersección de estructura, construcción de punto medio, estructura de línea, estructura redonda y construcción de punto angular.
Herramientas de eficiencia
Coordinación de las funciones de traducción y rectificación, programación macro para mediciones por lotes y procesamiento automatizado de datos.
Integración de software
Exportación directa de datos a AutoCAD, Excel y Word para un análisis estadístico y informes completos.
Garantía y servicios
Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 4
  • 12 meses de garantía completa con garantía de confianza
  • La cobertura se extiende a 12 meses a partir de la fecha de montaje/aceptación o a 15 meses a partir de la fecha de envío
  • Servicios de formación y asesoramiento técnico por teléfono e Internet
  • Garantía de toda la vida de la máquina con servicios basados en el coste
  • Visitas de servicio técnico gratuitas (excepto viajes y alojamiento)
  • Servicios de asesoramiento posventa y apoyo técnico de valor añadido durante toda la vida
  • Disponibilidad completa de piezas de repuesto
Información sobre la empresa
Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 5 Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 6
Certificaciones
Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 7
  • Software certificado por las organizaciones nacionales de medición de normas profesionales
  • Máquinas que cumplan los requisitos de certificación estándar de medición de la agencia HSR
Embalaje y envío
Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 8
Preguntas frecuentes
Máquina de medición óptica de velocidad de 200 mm/s con análisis de datos SPC 9
