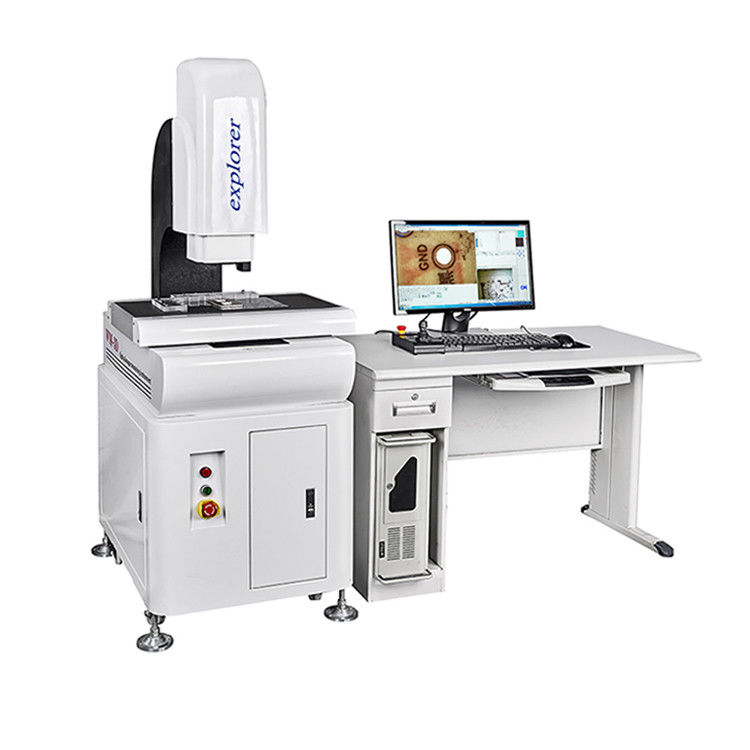

Sistema de medición de alta calidad industrial de la dimensión de la imagen de la máquina de medición de la visión de la máquina de medición del vídeo del CNC
|
Artículos
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Dimensión (milímetro) (L ×H) del ×W
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Gama de medición (milímetro) (X ×Z) del ×Y
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Exactitud de medición (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Repetibilidad (μm)
|
3
|
3
|
3
|
|
Peso (kilogramos)
|
300
|
380
|
450
|
|
Imagen y medición
|
CCD
|
SOnYCcD japonés
|
|
|
Len
|
Altos zoomlens de la definición/ampliación continua 0.7-5.0x
|
|
|
Ampliación
|
40-230X (para la referencia solamente. Con la diversas cámara y lente la ampliación será diferente. )
|
|
|
resolución ptical de la escala
|
eje o.0002mm (0.2um) de x/Y/z
|
|
|
Distancia de funcionamiento
|
108m m
|
|
Software de la medida
|
Combine el software de la medida 3D desarrollado por la función importada del software para mejorar la resolución del límite.
|
|
Sistema de conducción
|
Motor servo de tres ejes de Taiwán del alto rendimiento de X/Y/Z, sistema de control doble de lazo cerrado
|
|
Iluminación
|
fuente de luz de superficie Programa-controlada de la ocho-zona del cinco-anillo, fuente de luz del contorno del LED, fuente de luz coaxial. Diversos colores se añaden a diversos productos.
|
Descripción de la función:
Medida del elemento: Puntos de medición, líneas, círculos, arcos, ángulos, óvalo, rectángulo que mide a
número predeterminado de puntos, puntos automáticos de la identificación, líneas, círculos, arcos.
Estructura de elemento: Construcción de centro, la intersección de la estructura, la estructura del punto mediano, línea estructura,
estructura redonda, configuración del ángulo.
Elementos de la precolocación: puntos, líneas, círculos, arcos. La traducción coordinada, endereza el objeto. Enderécese
reset de sistema coordinado del eje.
Gráficos: Los gráficos enfocan, los gráficos que se estrechan, cacerola de los gráficos, gráficos seleccionados, seleccionan el círculo, suprimen
impresión gráfica, gráfica. Los ajustes del enfoque, fijaron el gris de la imagen, saturación, contraste, reserva, imágenes en formato del BMP.
Una variedad de modo del buscador del borde, el ordenador toma automáticamente los puntos, ronda automática de la identificación, arco grandemente
mejore la velocidad minera del punto.
Nuestra ventaja
Medida completamente automática de alta precisión, control del CNC cuatro-AXIS.

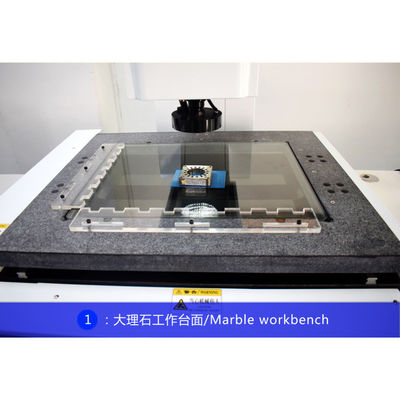

Máquina de alta precisión y de alta resistencia: base/columna/banco de trabajo del mármol de 00 clases con la alta precisión y la buena estabilidad

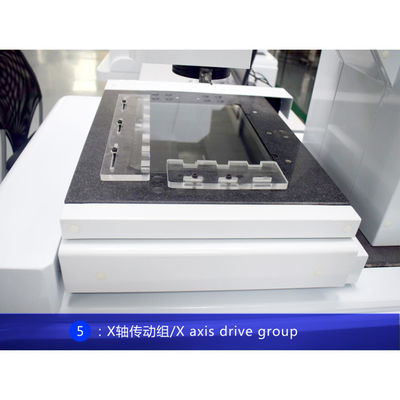

Guía linear importada de tres ejes de la precisión de XYZ/sistema de impulsión de pulido importado del tornillo de la bola del grado, larga vida y buen stability.0.2um. Regla o.2um del remiendo del metal de la alta precisión.
Los opticallens automáticos del enfoque Wm0750 permiten la medida completamente automática sin la necesidad de la corrección del enfoque.
Cámara del CCD de HD SONY con la pantalla de alta calidad de la medida
Medida del Autofocus, llanura altimetry óptica, punta de prueba de contacto BRITÁNICA de RENISHAW,
el souceLED ligero del cinco-anillo del surace Programa-controlado de la ocho-zona contornea la fuente de luz, fuente de luz coaxial. Diversos colores se añaden a diversos productos.
Se equipa de una palanca de mando para la operación fácil en cualquier posición.
La cámara CCD de la navegación indica la posición de la medida, que es rápida localizar y conveniente para la medida.
Combine el software de la medida 3D desarrollado por la función importada del software para mejorar la resolución del límite.
Nuestros servicios
2. Durante este período, llevaremos la enseñanza del teléfono y de Internet los usuarios con un servicio de asesoramiento combinatorio de la después-venta.
3. Proporcionamos los servicios de garantía de la vida de la máquina para los usuarios de coste.
01. Si el fracaso de máquina causado por nuestro lado, usted puede devolvernos los recambios y el coste por nuestro lado.
02. Pero si las necesidades nuestro técnico venido al lado del cliente del entrenamiento, servicio técnico están libres,
excepto boleto y el alojamiento.
4. Período de garantía adicional: Proporcionaremos al servicio de asesoramiento duradero de la después-venta del usuario.
5. Nuestra compañía tiene recambios que se puedan proporcionar para los usuarios coste.
6. Proveímos de usuarios servicio técnico de valor añadido de las después-ventas por el precio preferencial para la vida,
Productos relacionados
Instrumento de medida manual Instrumento de medida automático del CNC Microscopio de la herramienta
Instrumento de medida grande del pórtico Proyector de perfil máquina de medición coordinada
certificado
software 1.our con la organización profesional nacional de certificación estándar de la medida
las máquinas 2.our pueden dar la agencia de HSR de la certificación estándar de la medida
