Sistema de medida de la dimensión de la imagen
>

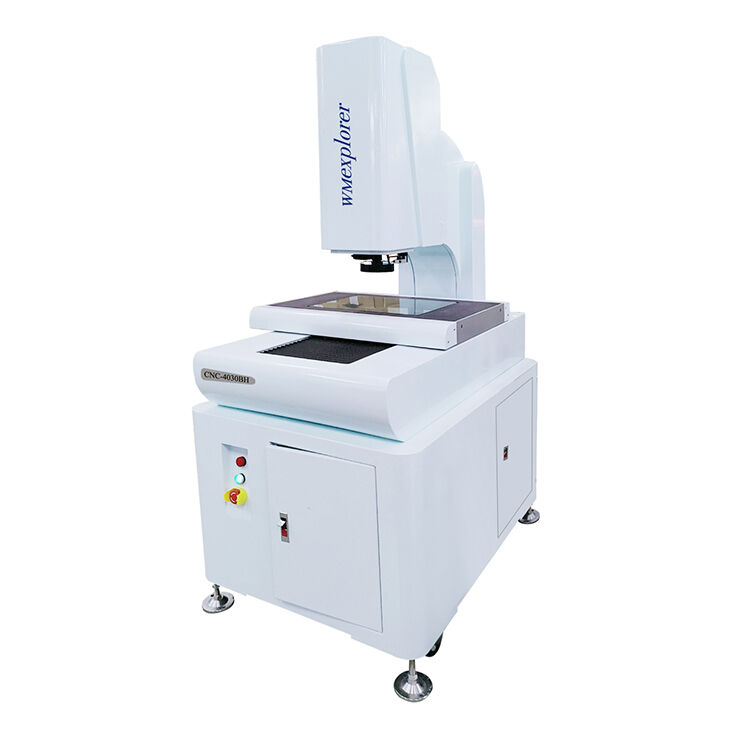

Sistema de medida automático de la dimensión de la imagen, instrumentos ópticos de la metrología del CNC

Sistema de medida automático de la dimensión de la imagen, instrumentos ópticos de la metrología del CNC

Detalles del producto:
Lugar de origen: Guangdong, China
Nombre de la marca: WM-3D
Certificación: ISO9001
Número de modelo: CNC-3020AH
Información Detallada
Lugar de origen:
Guangdong, China
Nombre de la marca:
WM-3D
Certificación:
ISO9001
Número de modelo:
CNC-3020AH
Garantía:
1 año
Soporte personalizado:
OEM, ODM
Nombre del producto:
Máquina de medición video óptica del CNC del equipo con mejores ventas de la metrología
Modelo:
CNC-3020AH
Color:
blanco
Uso general:
electrónicos, plásticos, moho, maquinaria, hardware, relojes, móvil
Material:
Granito
Uso:
Medición
Peso:
300 kilos
fuente de alimentación:
AC 220V/50-60Hz
Tipo:
Completamente automático
Uso:
Sistema óptico
Resaltar:

High Light

Resaltar:

Metrología del sistema de medida de la dimensión de la imagen

,

Sistema de medida de la dimensión de la imagen automático

,

Instrumentos ópticos de la metrología del CNC

Información Comercial
Cantidad de orden mínima:
1
Precio:
$13,000.00/sets
Detalles de empaquetado:
Cajas de madera video ópticas de la máquina de medición del CNC del equipo con mejores ventas de la
Tiempo de entrega:
2days
Condiciones de pago:
LC, D/A, D/P, T/T, Western Union, MoneyGram
Descripción del Producto

Equipo de metrología más vendido máquina de medición de video óptica cnc

Descripción de productos

Sistema de medida automático de la dimensión de la imagen, instrumentos ópticos de la metrología del CNC 0

Artículos
CNC-3020AH
CNC-4030AH
CNC-5040AH
Dimensión (mm) (L×W×H)
700*850*1650
800*900*1650
900*1050*1650
Rango de medición (mm) (X×Y×Z)
300*200*200
400*300*200
500*400*200
Precisión de medición (μm
3+L/200
3+L/200
3+L/200
Repetibilidad (μm)
3
3
3
Peso (kg)
300
380
450
Imagen y medición
CCD
SOnYCcD japonés

Lente
Lente de zoom de alta definición/Ampliación continua 0.7-5.0x

Ampliación
40-230X (Solo como referencia. Con diferentes cámaras y lentes, la ampliación será diferente.)

Resolución de escala óptica
eje x/Y/z o.0002mm (0.2um)

Distancia de trabajo
108 mm
Software de medición
Combine el software de medición 3D desarrollado por la función de software importado para mejorar la resolución del límite.
Sistema de conducción
Motor servo de Taiwán de alto rendimiento de tres ejes X/Y/Z, sistema de control de doble bucle cerrado
Iluminación
Fuente de luz superficial de cinco anillos y ocho zonas controlada por programa, fuente de luz de contorno LED, fuente de luz coaxial. Se agregan diferentes colores a diferentes productos.
Características:


a, Marco sólido, pantalla táctil LCD grande y software avanzado;


b, Óptica de alta calidad para imágenes nítidas y claras;


c, Excelente repetibilidad;


d, Iluminación LED ajustable;


e, Cámara CCD industrial de alta resolución;


f, Lente intercambiable dentro del rango de ampliación de 20-120x;


g, Interfaz de usuario fácil de operar;


h, Precisión 0.0005 mm;


i, Funcionalidad avanzada como medición rápida de correlativos;


j, parámetros de conos de engranajes;


k, Función extendida de impresión, guardado y exportación de datos;


l, Salida de informe Excel o txt, entrada o salida DXF;


Nuestras ventajas

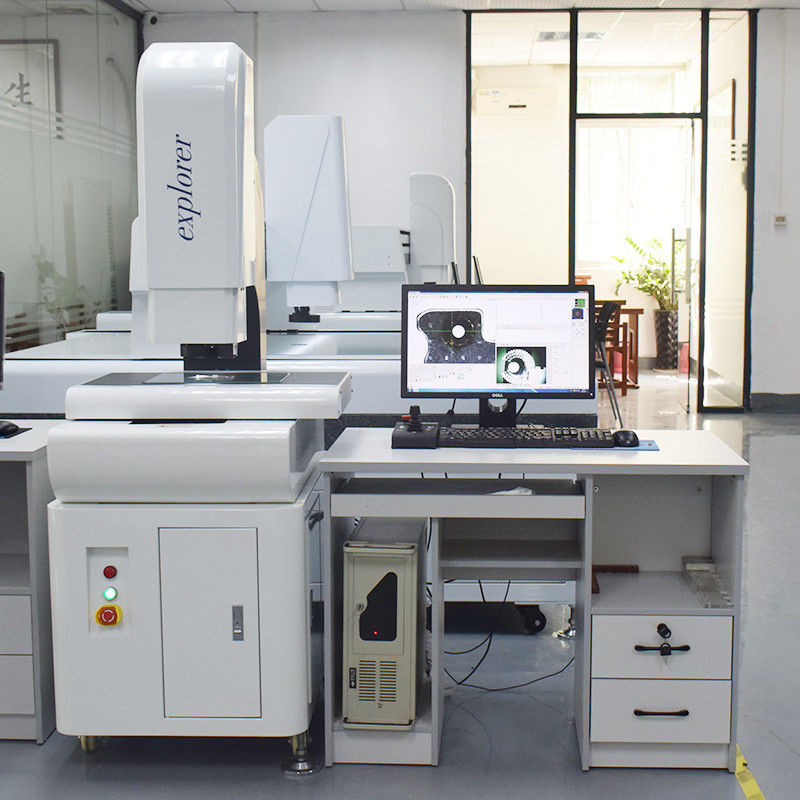

Sistema de medida automático de la dimensión de la imagen, instrumentos ópticos de la metrología del CNC 1
Medición totalmente automática de alta precisión, control CNC de cuatro ejes.
Máquina de alta precisión y alta resistencia: base/columna/banco de trabajo de mármol de clase 00 con alta precisión y buena estabilidad
Guía lineal de precisión importada de tres ejes XYZ / sistema de accionamiento de husillo de bolas de grado de rectificado importado, larga vida útil y buena estabilidad. 0.2um. Regla de parche de metal de alta precisión o.2um.
La lente óptica de zoom automático Wm0750 permite una medición totalmente automática sin necesidad de corrección de zoom. Cámara HD SONY CcD con pantalla de medición de alta calidad Medición de enfoque automático, planitud de altimetría óptica, sonda de contacto UK RENISHAW, fuente de luz superficial de cinco anillos y ocho zonas controlada por programa, fuente de luz de contorno LED, fuente de luz coaxial. Se agregan diferentes colores a diferentes productos. Está equipado con un joystick para facilitar la operación en cualquier posición. La cámara CCD de navegación indica la posición de medición, que es rápida de ubicar y conveniente para la medición. Combine el software de medición 3D desarrollado por la función de software importado para mejorar la resolución del límite.
Nuestros servicios
Sistema de medida automático de la dimensión de la imagen, instrumentos ópticos de la metrología del CNC 2
Sistema de medida automático de la dimensión de la imagen, instrumentos ópticos de la metrología del CNC 3
1. Garantía dentro de los 12 meses a partir de la fecha de recepción 2. Durante este período, tomaremos la enseñanza por teléfono e Internet a los usuarios con un servicio de asesoramiento postventa combinativo. 3. Brindamos servicios de garantía de por vida de la máquina para los usuarios con costo. 01. Si la falla de la máquina es causada por nuestra parte, puede enviarnos las piezas de repuesto y el costo por nuestra parte. 02. Pero si necesita que nuestro técnico venga al lado del cliente para capacitación, el servicio técnico es gratuito, excepto el boleto y el alojamiento. 4. Período de garantía adicional: Proporcionaremos al usuario un servicio de asesoramiento de por vida después de la venta. 5. Nuestra empresa tiene repuestos que se pueden proporcionar a los usuarios con costo. 6. Proporcionamos a los usuarios un servicio técnico de valor agregado posventa a un precio preferencial de por vida,
Sistema de medida automático de la dimensión de la imagen, instrumentos ópticos de la metrología del CNC 4
Información de la empresa
Embalaje y envío


Sistema de medida automático de la dimensión de la imagen, instrumentos ópticos de la metrología del CNC 5

Preguntas frecuentes
Sistema de medida automático de la dimensión de la imagen, instrumentos ópticos de la metrología del CNC 6
P1: ¿Qué tipo de equipos produce principalmente? R: ¡Hola! Nuestros principales equipos de producción son: instrumento de medición de imágenes automático, instrumento de medición de imágenes manual, instrumento de medición de imágenes de pórtico grande, instrumento de medición de una tecla. Equipos automáticos de detección de visión, equipos de detección de visión no estándar, etc. P2: ¿Aceptan servicios personalizados? ¿Puedo imprimir mi logotipo en la máquina? R: Sí, todos nuestros productos se pueden personalizar, si tiene un requisito de logotipo, también podemos personalizarlo para usted. P3: ¿Por qué nos eliges? R: 1. Nos hemos centrado en la medición de productos durante más de 10 años, con un equipo profesional de I+D y un equipo de posventa. A2. Está ubicada en la ciudad de Dongguan, una ciudad manufacturera de fama mundial. A3: servicio posventa durante 12 meses, problemas simples dentro de las 48 horas para tratar a tiempo. P4: ¿Cuál es su tiempo de entrega? ¿Qué pasa con el embalaje? R: Nuestro tiempo de entrega es de 5 días hábiles después de recibir el depósito o la confirmación del pedido, y de 10 a 20 días hábiles para máquinas personalizadas. Nuestro embalaje está envuelto y fijado con una película de embalaje de máquina profesional en el interior, y se utilizan embalajes de caja de madera y fijación con tornillos en el exterior. Asegúrese de que el producto llegue de forma segura sin daños. P5: ¿Hay capacitación en el sitio disponible? R: Sí, la necesidad de capacitación en el sitio debe confirmar el tiempo específico con P5: ¿Cuáles son las condiciones de pago? R: T/T, L/C, Western Union, etc. P6. ¿Cuáles son sus condiciones de pago? R: T/T 30% como depósito, 70% antes de la entrega. Antes de pagar el saldo, le mostraremos las fotos del producto y el embalaje. o 100% LC a la vista. P7: ¿Podemos probar muestras antes de realizar un pedido? R: Por supuesto, podemos probar muestras de forma gratuita y proporcionarle un informe de prueba. Si tiene alguna dificultad, comuníquese con nuestro gerente de negocios
