Sistema de medida de la dimensión de la imagen
>
2.o instrumento video óptico de la máquina de medición para la medición móvil del PWB

2.o instrumento video óptico de la máquina de medición para la medición móvil del PWB

Detalles del producto:
Lugar de origen: Guangdong, China
Nombre de la marca: WM-3D
Certificación: ISO9001
Número de modelo: CNC-3020AH
Información Detallada
Lugar de origen:
Guangdong, China
Nombre de la marca:
WM-3D
Certificación:
ISO9001
Número de modelo:
CNC-3020AH
Garantía:
1 año
Soporte personalizado:
OEM, ODM
Nombre del producto:
Máquina de medición video óptica de medición móvil de la inspección del PWB 2.a
Modelo:
CNC-3020AH
Color:
blanco
Uso general:
electrónicos, plásticos, moho, maquinaria, hardware, relojes, móvil
Material:
Granito
Uso:
Medición
Peso:
300 kilos
fuente de alimentación:
AC 220V/50-60Hz
Tipo:
Completamente automático
Uso:
Sistema óptico
Resaltar:

High Light

Resaltar:

2.a máquina de medición óptica

,

2.a máquina de medición del vídeo

,

Instrumento de medida del PWB 2.o

Información Comercial
Cantidad de orden mínima:
1
Precio:
$13,000.00/sets
Detalles de empaquetado:
Cajas de madera ópticas de medición móviles de la máquina de medición del vídeo de la inspección del
Tiempo de entrega:
2days
Condiciones de pago:
LC, D/A, D/P, T/T, Western Union, MoneyGram
Descripción del Producto

Máquina de medición de video óptica 2D para inspección móvil de PCB

Descripción de los productos

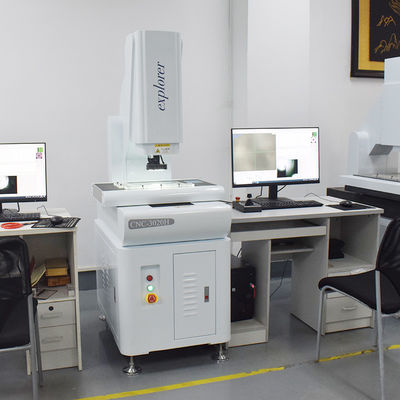

2.o instrumento video óptico de la máquina de medición para la medición móvil del PWB 0
Artículos
CNC-3020AH
CNC-4030AH
CNC-5040AH
Dimensión (mm) (L×W×H)
700*850*1650
800*900*1650
900*1050*1650
Rango de medición (mm) (X×Y×Z)
300*200*200
400*300*200
500*400*200
Precisión de medición (μm
3+L/200
3+L/200
3+L/200
Repetibilidad (μm)
3
3
3
Peso (kg)
300
380
450
Imagen y medición
CCD
SOnYCcD japonés

Lente
Lente de zoom de alta definición/Ampliación continua 0.7-5.0x

Ampliación
40-230X (Solo como referencia. Con diferentes cámaras y lentes, la ampliación será diferente.)

Resolución de la escala óptica
Eje x/Y/z 0.0002 mm (0.2 um)

Distancia de trabajo
108 mm
Software de medición
Combine el software de medición 3D desarrollado por la función de software importada para mejorar la resolución del límite.
Sistema de conducción
Motor servo de Taiwán de alto rendimiento de tres ejes X/Y/Z, sistema de control de doble bucle cerrado
Iluminación
Fuente de luz superficial de cinco anillos y ocho zonas controlada por programa, fuente de luz de contorno LED, fuente de luz coaxial. Se agregan diferentes colores a diferentes productos.
Nuestras ventajas

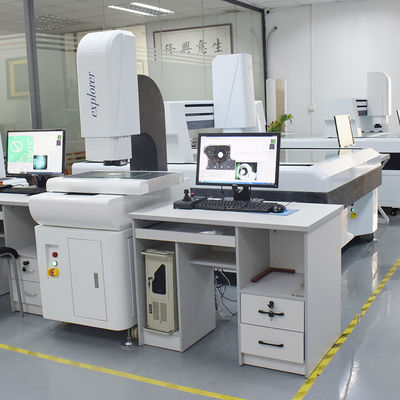

2.o instrumento video óptico de la máquina de medición para la medición móvil del PWB 1
Medición totalmente automática de alta precisión, control CNC de cuatro ejes.
Máquina de alta precisión y alta resistencia: base/columna/banco de trabajo de mármol de clase 00 con alta precisión y buena estabilidad
Guía lineal de precisión importada de tres ejes XYZ / sistema de accionamiento de husillo de bolas de grado de rectificado importado, larga vida útil y buena estabilidad. 0.2um. Regla de parche de metal de alta precisión 0.2um.
La lente óptica de zoom automático Wm0750 permite una medición totalmente automática sin necesidad de corrección de zoom. Cámara HD SONY CcD con pantalla de medición de alta calidad Medición de enfoque automático, altimetría óptica de planitud, sonda de contacto UK RENISHAW, fuente de luz superficial de cinco anillos y ocho zonas controlada por programa, fuente de luz de contorno LED, fuente de luz coaxial. Se agregan diferentes colores a diferentes productos. Está equipado con un joystick para facilitar la operación en cualquier posición. La cámara CCD de navegación indica la posición de medición, que es rápida de ubicar y conveniente para la medición. Combine el software de medición 3D desarrollado por la función de software importada para mejorar la resolución del límite.
Información de la empresa
2.o instrumento video óptico de la máquina de medición para la medición móvil del PWB 2
2.o instrumento video óptico de la máquina de medición para la medición móvil del PWB 3
Embalaje y envío

2.o instrumento video óptico de la máquina de medición para la medición móvil del PWB 4

Preguntas frecuentes
2.o instrumento video óptico de la máquina de medición para la medición móvil del PWB 5
Compromiso del servicio posventa
2.o instrumento video óptico de la máquina de medición para la medición móvil del PWB 6

Instrumento óptico Wangmin

COMPRA Y CONSULTORÍA

Desde la selección correcta hasta la prueba de muestra, desde la instalación en el sitio hasta la inspección del sitio de instalación hasta la configuración del sistema de fijación, ingenieros de ventas y servicio experimentados, a través de todo el centro de ventas y servicio del país, la selección correcta proporciona orientación para el cliente.

SERVICIO Y REACONDICIONAMIENTO

Nuestros especialistas en mantenimiento de máquinas de medición pueden proporcionar mantenimiento regularmente para el sistema de medición, ajuste y calibración, determinar que el sistema siempre funciona en las mejores condiciones e intentar eliminar las fallas en ciernes, lo que reduce los costos de mantenimiento y prolonga significativamente la vida útil del sistema de medición.

TRANSFORMACIÓN Y ACTUALIZACIÓN

Mantenga su sistema de medición siempre en la condición técnica más óptima, a través del sistema de control, el software de medición, el sistema de sonda completamente actualizado y el sistema de transmisión, la tecnología de la máquina de medición aumenta considerablemente.

INSTALACIÓN Y GARANTÍA

Centro de ventas y servicio en todo el país, mediante el método del proceso estándar, para proporcionar a los clientes una instalación y aceptación de la máquina rápida y oportuna, servicios de garantía del producto, capacitación y problemas de uso del equipo, teléfono de 4 horas

procesamiento de respuesta, servicio puerta a puerta de 8 horas, para resolver las preocupaciones del cliente INSTALACIÓN Y GARANTÍA

Tenemos capacitación que cubre todos los aspectos de las necesidades del cliente, desde la capacitación de operación primaria hasta la capacitación profesional de la fase de capacitación superior, y se puede realizar de acuerdo con las necesidades del cliente para proporcionar capacitación especial.

Para proporcionar hasta cinco:

La capacitación individualizada a domicilio, para aprender es, para firmar la lista calificada de capacitación Notas de lanzamiento en papel, uso detallado de la máquina, la función del software se introduce Distribución aleatoria de CD de enseñanza, CD de instalación, ver directamente, más específico y conveniente

El video de enseñanza de la red de la empresa, conocimiento directo, medición conveniente Enseñanza remota multimedia, resuelva rápidamente los problemas del cliente

¿Por qué nos eliges?

A: 1. Nos hemos centrado en la medición de productos durante más de 10 años, con un equipo profesional de I+D y un equipo de posventa.

A2. Está ubicado en la ciudad de Dongguan, una ciudad manufacturera de fama mundial.

A3: servicio posventa durante 12 meses, problemas simples dentro de las 48 horas para tratar de manera oportuna.
