Datos del producto:
|
Garantía: | 1 año | Ayuda modificada para requisitos particulares: | OEM, ODM |
---|---|---|---|

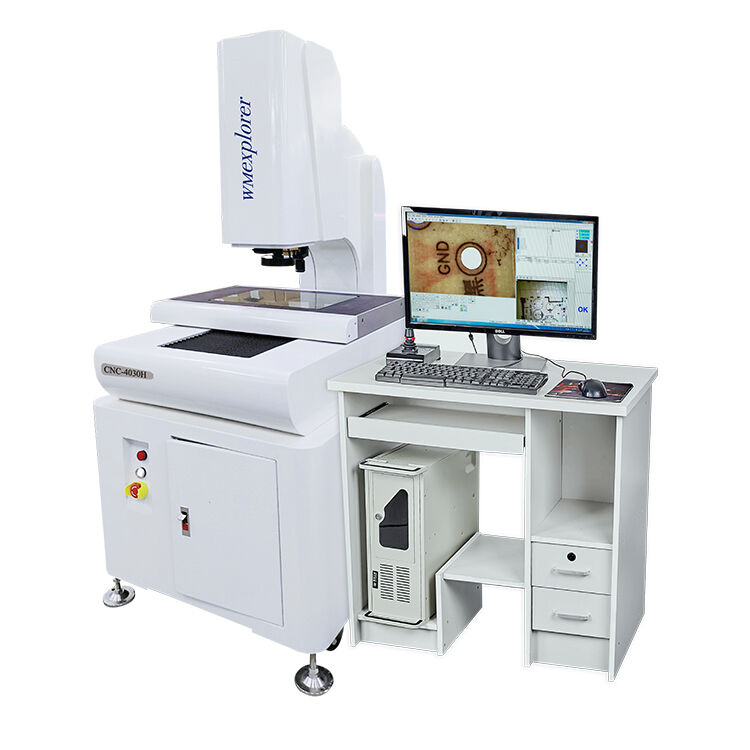

Nombre de producto: | Instrumento de medida automático de la imagen de las ventas directas de la fábrica CNC-3020H | Modelo: | CNC-3020H |
Color: | blanco | Uso general: | electronices, plásticos, molde, maquinaria, hardware, relojes, móvil |
Material: | granito | Uso: | Medición |
Peso: | 300kg | Fuente de alimentación: | CA 220V/50-60Hz |
Tipo: | Completamente automático | Uso: | Sistema óptico |
Resolución: | 0.1um | Precisión: | ≦2+L/200UM |
Alta luz: | Máquina de medición del CNC Vision de los relojes,Máquina de medición del CNC Vision 0.1UM,Máquina de medición automática del CNC |
Artículos
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
Dimensión (milímetro) (L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
Gama de medición (milímetro) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
Exactitud de medición (μm
|
≦2+L/200
|
≦2+L/200
|
≦2+L/200
|
Repetibilidad (μm)
|
3
|
3
|
3
|
Peso (kilogramos)
|
300
|
380
|
450
|
Imagen y medición
|
CCD
|
SOnYCcD japonés
|
|
Len
|
Altos zoomlens de la definición/ampliación continua 0.7-5.0x
|
|
Ampliación
|
40-230X (para la referencia solamente. Con la diversas cámara y lente la ampliación será diferente. )
|
|
resolución ptical de la escala
|
eje o.0002mm (0.2um) de x/Y/z
|
|
Distancia de funcionamiento
|
108m m
|
Software de la medida
|
Combine el software de la medida 3D desarrollado por la función importada del software para mejorar la resolución del límite.
|
Sistema de conducción
|
Motor servo de tres ejes de Taiwán del alto rendimiento de X/Y/Z, sistema de control doble de lazo cerrado
|
Iluminación
|
fuente de luz de superficie Programa-controlada de la ocho-zona del cinco-anillo, fuente de luz del contorno del LED, fuente de luz coaxial. Diversos colores son
añadido a diversos productos. |
Descripción de producto
Introducción de productos:
El instrumento de medida de la imagen puede medir exactamente puntos, líneas, círculos y otros elementos, y tiene una función de salida potente del informe, que es especialmente conveniente para medir una amplia gama de productos en grandes cantidades.
Ampliamente utilizado en maquinaria, electrónica, moldes, el moldeo a presión, el hardware, el caucho, aparatos eléctricos de baja tensión, materiales magnéticos, hardware de la precisión, la precisión que sella, conectores, conectores, terminales, teléfonos móviles, aparatos electrodomésticos, ordenadores (ordenadores), las televisiones cristalinas líquidas (LCD), imprimiendo las placas de circuito (placas de circuito, PWB), los automóviles, el equipamiento médico, los relojes, los instrumentos, y otras industrias.
Objeto de la medida:
LCD, FPC, PWB, placas de circuito, tornillos, primaveras, relojes, relojes, metros, conectores (conectores, terminales), engranajes, levas, hilos, plantillas del radio, plantillas del hilo, alambres y cables, herramientas, transportes, hardware, sellando piezas, las pantallas, las pantallas de la prueba, las pantallas del cemento, los paneles de malla (malla, plantilla de acero de SMT), el etc.
Elemento de medición:
Longitud, anchura, altura, distancia del agujero, espaciamiento, espaciamiento del Pin, grueso, arco, diámetro, radio, surco, ángulo, ángulo de R, etc.
Q: ¿por qué usted nos elige?
: 1.We se han centrado en la medida de los productos para más que 10years, con un R profesional y equipo y las después-ventas de D combinan.
A2.It está situado en la ciudad de Dongguan, una ciudad de fabricación mundialmente famosa.
A3: servicio post-venta por 12 meses, problemas simples en el plazo de 48 horas a tratar de oportuno.
