Vertical óptica del proyector de perfil de la alta precisión bidimensional

Name: Vertical óptica del proyector de perfil de la alta precisión bidimensional
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CPJ-3020
Availability: InStock

Detalles del producto:

Lugar de origen:	Guangdong, China
Nombre de la marca:	WangMin Optical
Certificación:	ISO9001
Número de modelo:	CPJ-3020

Información Detallada

Lugar de origen:

Guangdong, China

Nombre de la marca:

WangMin Optical

Certificación:

ISO9001

Número de modelo:

CPJ-3020

Garantía:

1 año

Soporte personalizado:

OEM, ODM

nombre:

Proyector de perfil óptico de alta precisión

Exactitud:

3um

Función:

Distancia

Material:

acero inoxidable

Color:

blanco

Peso:

230 kg

Nombre del producto:

Proyector de perfil óptico de alta precisión

Resaltar:

High Light

Resaltar:

Proyector de perfil óptico de alta precisión

Vertical óptica del proyector de perfil

Proyector de perfil vertical bidimensional

Información Comercial

Precio:

$5,000.00/sets 1-4 sets

Detalles de empaquetado:

Perfil vertical óptico bidimensional de la alta precisión projector
Packed en los casos de madera

Descripción del Producto

Proyector de perfil vertical óptico bidimensional de alta precisión

Descripción del producto

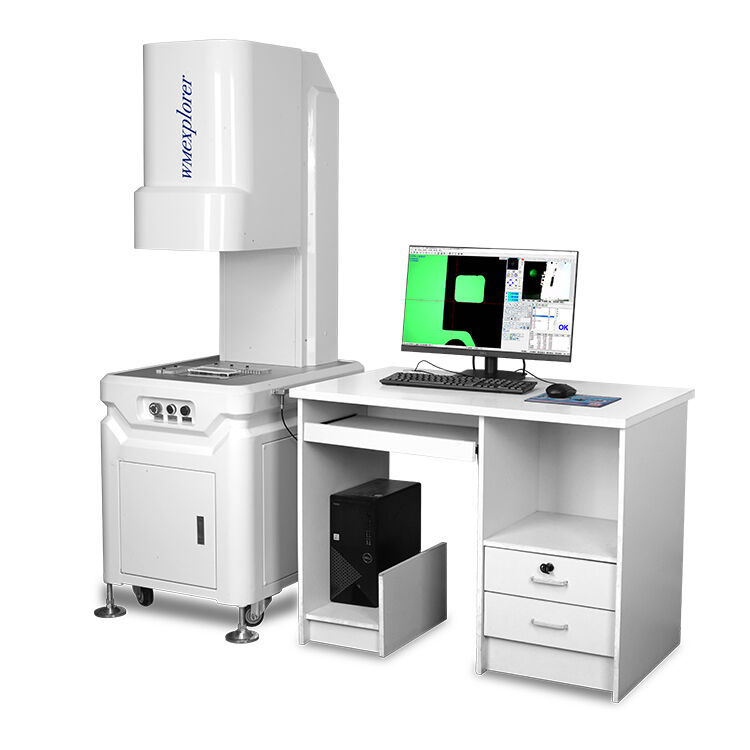

Vertical óptica del proyector de perfil de la alta precisión bidimensional 0

Funciones

Proyector de perfil vertical de medición óptica con rotación de 360°:

1. El proyector de perfil vertical se utiliza principalmente para la medición de las piezas mecánicas de longitud, ángulo, contorno y forma de la superficie.

2. El proyector de perfil vertical de medición óptica con rotación de 360° puede inspeccionar todo tipo de superficies y contornos de piezas de trabajo complicadas, levas, roscas de tornillo, engranajes, realizar fresas, etc.

3. El proyector de perfil vertical de medición óptica se utiliza ampliamente en el comercio de mecanismos, medidores, electricidad, industria ligera, universidades, institutos de investigación y departamentos de inspección de medición.

4. Los datos de medición se pueden emitir y conectar a una impresora y a un ordenador.

Especificaciones

óptico 2d rotación 360 proyector de perfil vertical especificación:

Modelo		CPJ-3020
Mesa	Tamaño de la mesa metálica	*450280mm**
	Tamaño de la mesa de vidrio	*306196mm**
	Recorrido del eje X	200mm
	Recorrido del eje Y	100mm
	Recorrido del eje Z	90 (para enfoque)
	Precisión de medición	3+L/200 um
	Resolución (eje X, eje Y): 0,001 mm
Pantalla del proyector	Tamaño de la pantalla (mm): Ø 312 Rango usado>Ø 300 (con la línea del medidor)
	Rango rotatorio de la pantalla: 0°~360°
	Resolución (eje X, eje Y): 1´ o 0,01°
Lente	Ampliación: 10X opción 20X opción 50X opción 100X opción
	Vista del objeto (mm): Ø30 Ø15 Ø6 Ø3
	Distancia de trabajo (mm): 77.7 44.3 38.4 25.3
	Altura máxima de la pieza de trabajo: 80mm 80mm 80mm 80mm
Sistema de procesamiento de datos	Sistema de procesamiento de datos multifunción DP-100, que aparece en inglés, se puede utilizar para recopilar los datos y medir el punto, la línea, el círculo, el ángulo y la distancia.
Iluminación	La iluminación de transmisión y reflexión: lámpara halógena de 24V/150W.
Potencia	110V/220V(CA), 50/60HZ, Potencia total=400W
Frío	Enfriamiento por aire forzado
Dimensiones	*8008001150mm*
Peso	230kg

Nuestros servicios

12 meses de garantía. ¡Compre con confianza!

1. Dentro de los 12 meses a partir de la fecha de montaje y aceptación, pero sin exceder los 15 meses a partir de la fecha de envío.

2. Durante este período, tomaremos la enseñanza por teléfono e Internet a los usuarios con un servicio de asesoramiento postventa combinativo.

3. Ofrecemos servicios de garantía de por vida de la máquina para los usuarios con costo.
01. Si la falla de la máquina es causada por nuestra parte, puede enviarnos las piezas de repuesto y el costo por nuestra parte.
02. Pero si necesita que nuestro técnico venga al lado del cliente para capacitación, el servicio técnico es gratuito, excepto el boleto y el alojamiento.
4. Período de garantía adicional: Proporcionaremos al usuario servicio de asesoramiento postventa de larga duración 5. Nuestra empresa tiene piezas de repuesto que se pueden proporcionar a los usuarios con costo.

6. Proporcionamos a los usuarios con
postventa servicio técnico de valor añadido a un precio preferencial de por vida.Información de la empresa

Certificaciones

Vertical óptica del proyector de perfil de la alta precisión bidimensional 2

1. nuestro software a través de la organización profesional nacional de certificación de medición estándar.

2. nuestras máquinas pueden dar a la agencia HSR de certificación de medición estándar.
