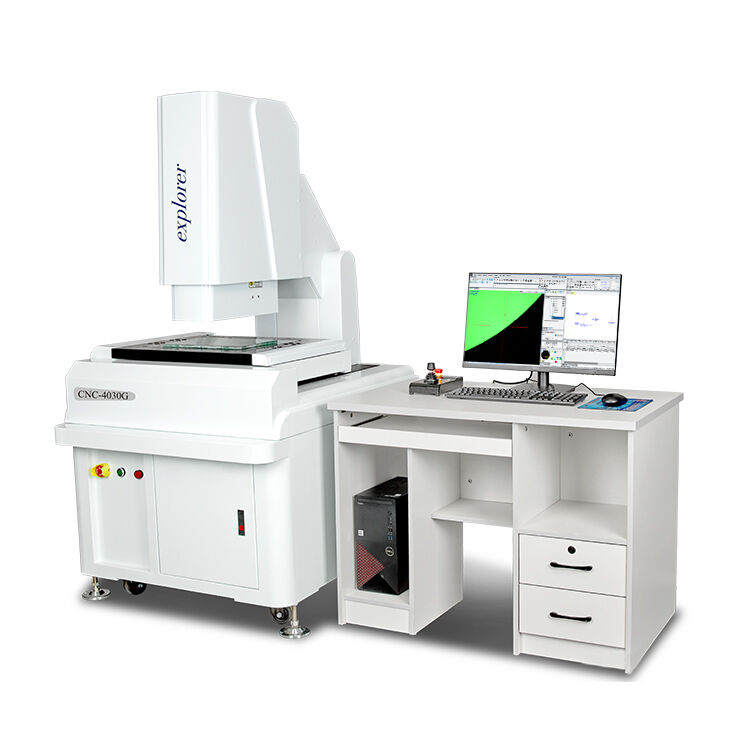

Máquina de medición de video CNC industrial, máquina de medición de visión de alta calidad, sistema de medición de dimensiones de imagen
|
Artículos
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Dimensión (mm) (L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Rango de medición (mm) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Precisión de medición (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Repetibilidad (μm)
|
3
|
3
|
3
|
|
Peso (kg)
|
300
|
380
|
450
|
|
Imagen y medición
|
CCD
|
SOnYCcD japonés
|
|
|
Lente
|
Alta lente de zoom de alta definición/Ampliación continua 0.7-5.0x
|
|
|
Ampliación
|
40-230X( Solo como referencia. Con diferentes cámaras y lentes, la ampliación será diferente. )
|
|
|
Resolución de escala óptica
|
eje x/Y/z o.0002mm ( 0.2um )
|
|
|
Distancia de trabajo
|
108mm
|
|
Software de medición
|
Combine el software de medición 3D desarrollado por la función de software importada para mejorar la resolución del límite.
|
|
Sistema de conducción
|
Motor servo de Taiwán de alto rendimiento de tres ejes X/Y/Z, sistema de control de doble bucle cerrado
|
|
Iluminación
|
Fuente de luz de superficie de cinco anillos y ocho zonas controlada por programa, fuente de luz de contorno LED, fuente de luz coaxial. Se agregan diferentes colores a diferentes productos.
|
Descripción de la función:
Medición de elementos: Medición de puntos, líneas, círculos, arcos, ángulos, óvalos, rectángulos midiendo un
número predeterminado de puntos, identificación automática de puntos, líneas, círculos, arcos.
Estructura de elementos: Construcción central, la intersección de la estructura, la estructura del punto medio, la estructura de la línea,
estructura redonda, configuración de ángulo.
Elementos preestablecidos: puntos, líneas, círculos, arcos. Traslación de coordenadas, enderezar la pieza de trabajo. Enderezar cualquier
reinicio del sistema de coordenadas del eje.
Gráficos: Zoom de gráficos, reducción de gráficos, panorámica de gráficos, gráficos seleccionados, seleccione el círculo, elimine el
gráfico, impresión gráfica. Configuración de zoom, establecer la escala de grises de la imagen, saturación, contraste, guardar, imágenes en formato BMP.
Una variedad de modos de buscador de bordes, la computadora toma puntos automáticamente, identificación automática redonda, arco en gran medida
mejorar la velocidad del punto de minería.
Nuestra ventaja
Medición totalmente automática de alta precisión, control CNC de cuatro ejes.
Máquina de alta precisión y alta resistencia: base/columna/banco de trabajo de mármol de clase 00 con alta precisión y buena estabilidad
Guía lineal de precisión importada de tres ejes XYZ / sistema de accionamiento de husillo de bolas de grado de rectificado importado, larga vida útil y buena estabilidad.0.2um.Regla de parche de metal de alta precisión o.2um.
La lente óptica de zoom automático Wm0750 permite una medición totalmente automática sin necesidad de corrección de zoom.
Cámara HD SONY CcD con pantalla de medición de alta calidad
Medición de enfoque automático, planitud de altimetría óptica, sonda de contacto UK RENISHAW,
Fuente de luz de superficie de cinco anillos y ocho zonas controlada por programa, fuente de luz de contorno LED, fuente de luz coaxial. Se agregan diferentes colores a diferentes productos.
Está equipado con un joystick para facilitar la operación en cualquier posición.
La cámara CCD de navegación indica la posición de medición, que es rápida de ubicar y conveniente para la medición.
Combine el software de medición 3D desarrollado por la función de software importada para mejorar la resolución del límite.
Nuestros servicios
2. Durante este período, tomaremos la enseñanza por teléfono e Internet a los usuarios con un servicio de asesoramiento postventa combinativo.
3. Brindamos servicios de garantía de por vida de la máquina para los usuarios con costo.
01. Si la falla de la máquina es causada por nuestra parte, puede enviarnos las piezas de repuesto y el costo por nuestra parte.
02. Pero si necesita que nuestro técnico venga al cliente para capacitación, el servicio técnico es gratuito,
excepto el boleto y el alojamiento.
4. Período de garantía adicional: Proporcionaremos al usuario postventa larga vida servicio de asesoramiento.
5. Nuestra empresa tiene repuestos que se pueden proporcionar a los usuarios con costo.
6. Proporcionamos a los usuarios con servicio técnico de valor agregado postventa a precio preferencial de por vida,
certificado
1.nuestro software a través de la organización profesional nacional de certificación de medición estándar
2.nuestras máquinas pueden dar a la agencia HSR de certificación de medición estándar
