Datos del producto:
|
Garantía: | 12 meses | Ayuda modificada para requisitos particulares: | OEM, ODM |
---|---|---|---|

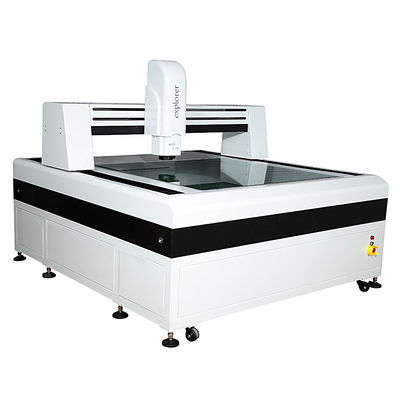

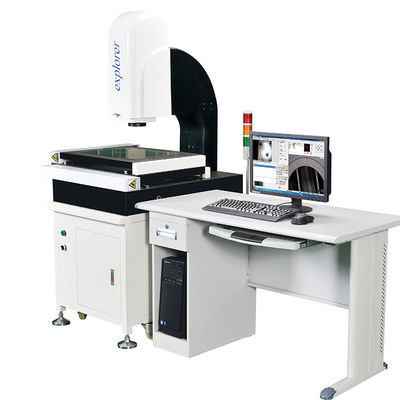

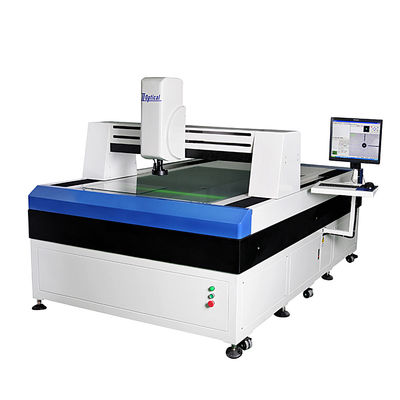

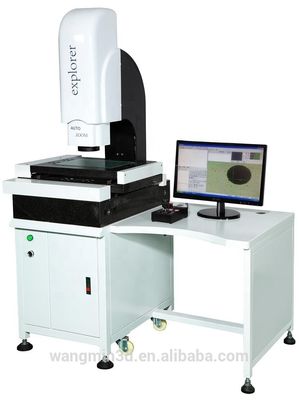

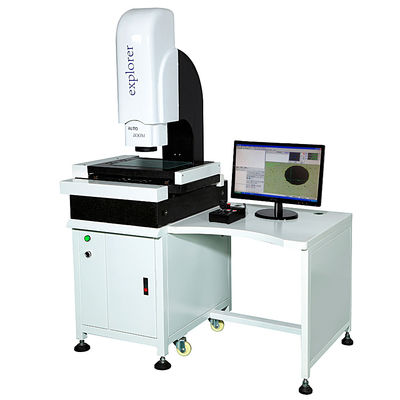

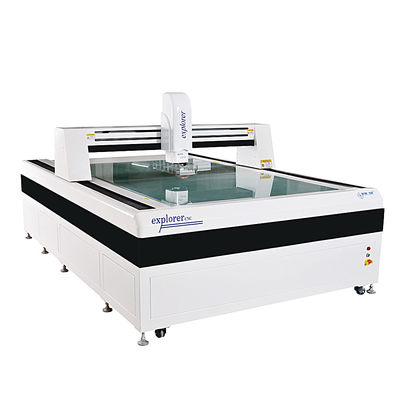

Nombre de producto: | Máquina de medición de video completamente automática de tres ejes con software de medición | Modelo: | CNC-3020 |
Poder: | Eléctrico | Uso: | Sistema de medición de video 2D |
Función: | Medición y detectar | Precisión: | 3um |
error: | 1.5+L/200um | velocidad: | 200mm/s |
Cantidad mínima de pedido: | 1SET/SETS | Exactitud: | 0.00mm |
Modelo |
CNC-3020 |
||||||||
|
Tamaño de cristal de la tabla (milímetros) |
|
|||||||
|
|
300*200 |
|||||||
|
Tamaño de la tabla del metal (milímetros) |
450*320 |
|||||||
|
Viaje de trabajo X.Y |
300*200 |
|||||||
|
elevación del viaje de Z-AXIS (milímetros) |
foco 200 |
|||||||
|
Resolución de pantalla digital de X.Y.Z-axis |
0.5um |
|||||||
|
Error del valor del eje de X.Y |
el ≤ (3+L/200) L es la longitud, la unidad medidas el milímetro) |
|||||||
|
Peso |
260KG |
|||||||
|
Dimession |
1750*2100*1650 |
|||||||
Motor |
Velocidad de tres ejes |
100mm/s |
|||||||
|
Exactitud de colocación de tres ejes |
0.001m m |
|||||||
Sistema de la imagen |
Camare |
Cámara CCD del ″ del color 1/3 de Sony |
|||||||
|
Enfoque |
lente de zoom óptico coaxial con un zoom (2 uno selectos) |
|||||||
|
Ampliación del enfoque |
0.7-4.5X |
|||||||
|
Ampliación total video |
30-230X |
|||||||
|
Campo del objetor |
11.1-1.7m m |
|||||||
|
Poder |
AC220V/AC110V |
|||||||
|
Consumo de energía |
100W |
|||||||
Accesorios de Insreument |
1Xtube (opción) |
0.5Xtube (opción) |
Distancia de funcionamiento |
||||||
Zoom |
0.7-4.5X |
0.7-4.5X |
|
||||||
Añada la lente |
Ampliación video |
Campo lateral material (milímetros) |
Ampliación video |
Campo lateral material (milímetros) |
|
||||
|
|
|
|
|
|
||||
opción 0.5X |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
||||
Estándar |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
||||
2Xoption |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
Especificación:
1. Puede medir el punto, la línea, el círculo, el arco y el óvalo, rectangulares y mejorar la exactitud con la función de colocación de múltiples puntos.
2. Tiene muchas características, tales como combinación de medidas, estructura de centro y la intersección de la estructura, el punto mediano de la construcción, línea estructura, una estructura redonda y punto de vista estructural.
3. Se junta con el software uno mismo-desarrollado de la medida del CNC de la compañía para alcanzar la detección rápida de una gran cantidad de pedazos del trabajo al mismo tiempo con capacidades del análisis de datos del proceso estadístico para alcanzar un de una sola vez termina la medida entera.
4. La traducción y los coordenadas coordinados se enderezan hacia fuera es hacer la medida más conveniente y eficiente y mejorar eficacia de la medida.
5. Las macros pueden medir las mismas piezas más rápidas y un volumen más conveniente y mejorar la eficacia de la medida.
6. Los datos de la medida entran directamente en AutoCAD y se convierten en un círculo completo del trabajo; los datos también se pueden incorporar en Excel y palabra para conducir análisis estadístico.
7. Programa de usuario de registro, corrigiendo y ejecutar comando.
12 meses de garantía. ¡Compra con confianza!
1. En el plazo de 12 meses a partir de la fecha de monte y aceptación, pero no exceder 15 meses a partir de la fecha si envío.
2. Durante este período, llevaremos la enseñanza del teléfono y de Internet los usuarios con un servicio de asesoramiento combinatorio de la después-venta.
3. Proporcionamos los servicios de garantía de la vida de la máquina para los usuarios de coste.
01. Si el fracaso de máquina causado por nuestro lado, usted puede devolvernos los recambios y el coste por nuestro lado.
02. Pero si las necesidades nuestro técnico venido al lado del cliente del entrenamiento, servicio técnico están libres,
excepto boleto y el alojamiento.
4. Período de garantía adicional: Proporcionaremos al servicio de asesoramiento duradero de la después-venta del usuario.
5. Nuestra compañía tiene recambios que se puedan proporcionar para los usuarios coste.
6. Proveímos de usuarios servicio técnico de valor añadido de las después-ventas por el precio preferencial para la vida,
