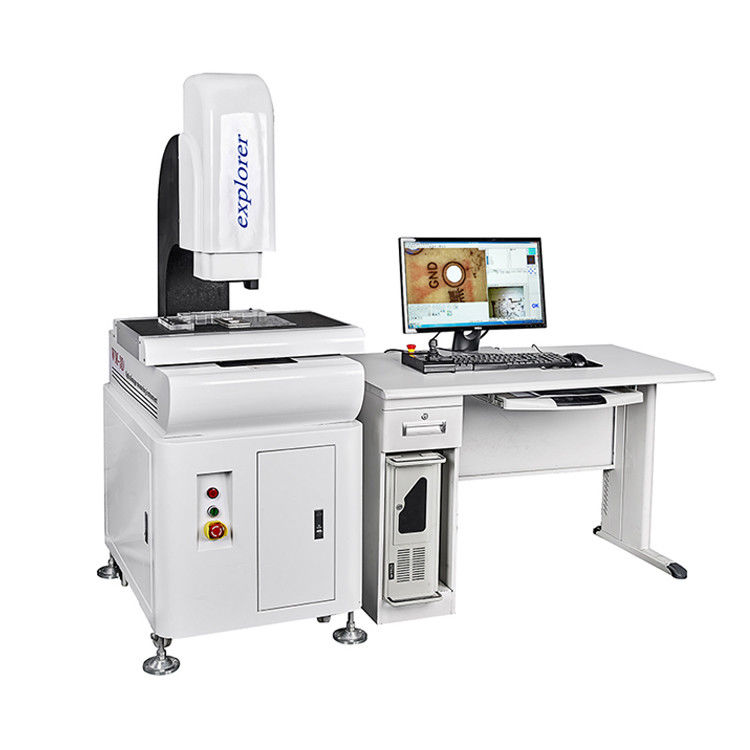

exactitud óptica 200mm/S de la máquina de medición del coordenada 3D CMM 2.5um

Name: exactitud óptica 200mm/S de la máquina de medición del coordenada 3D CMM 2.5um
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020H
Availability: InStock

Detalles del producto:

Lugar de origen:	Guangdong, China
Nombre de la marca:	WM-3D
Certificación:	iso9001
Número de modelo:	CNC-3020H

Información Detallada

Lugar de origen:

Guangdong, China

Nombre de la marca:

WM-3D

Certificación:

iso9001

Número de modelo:

CNC-3020H

Garantía:

12 meses, 12 meses

Soporte personalizado:

OEM, ODM

Nombre:

Máquina de medición de video óptico CNC de alta configuración

Exactitud:

2.5um

Velocidad:

200 mm/s

Función:

Medición y detectar

Uso general:

Las eléctricas, plásticos, molde, maquinaria, conectores y móvil

Color:

Blanco

Fuerza:

220V /50HZ

Resaltar:

High Light

Resaltar:

máquina de medición coordinada de 3D cmm

máquina de medición coordinada cmm 2.5um

máquina de medición de 200mm/S cmm

Información Comercial

Precio:

$25,000.00/sets 1-4 sets

Detalles de empaquetado:

Inspección óptica machine
CNC-3020WM de la visión de la máquina de la máquina cmm de la inspecció

Descripción del Producto

Máquina de inspección visual CNC 3D para piezas metálicas, máquina CMM, máquina de inspección visual óptica

Descripción del producto

exactitud óptica 200mm/S de la máquina de medición del coordenada 3D CMM 2.5um 0

1. Control de movimiento de doble bucle cerrado, motor en movimiento de alta velocidad con rendimiento de posicionamiento preciso.
2. Utilizando los módulos integrados desarrollados para controlar el motor, aumentando la velocidad del motor en consecuencia, pero también para simplificar el instrumento y la interfaz de PC, máquinas PC e instrumentos a través de la línea USB y el cable S-Video.
3. Se acopla con el software de medición CNC desarrollado por la empresa para lograr una detección rápida de grandes cantidades de piezas de trabajo al mismo tiempo con capacidades de análisis de datos SPC para lograr una medición completa de una sola vez.
4. Fuente de luz superficial formada por un grupo independiente de 24, cada grupo es un controlador de fuente de corriente constante y 200 pasos variables continuos.
5. Con plataforma de mármol, alta estabilidad.

Modelo			CNC-3020H
	Tamaño de la mesa de vidrio		330*230
	Tamaño de la mesa de metal		350*250
	Recorrido de trabajo X.Y		300*200
	Elevación del recorrido del eje Z (mm)		200 enfoque
	Resolución de la pantalla digital del eje X.Y.Z		0.5um
	Error de valor del eje X.Y		≤(3+L/200)L es la longitud medida, unidad mm)
	Peso (kg)		300
	Dimensión		7508501650
Motor	Velocidad de tres ejes			300 mm/s
	Precisión de posicionamiento de tres ejes			0.001mm
Sistema de imagen	Cámara	Cámara CCD Sony color 1/3″
	Zoom	lente de zoom óptico coaxial con una lente de zoom (2 seleccionar uno)
	Ampliación del zoom	0.7-4.5X
	Ampliación total del video	30-230X
	Campo del objetivo	11.1-1.7mm
	Potencia	AC220V/AC110V
	Consumo de energía	100W
Accesorios del instrumento	1Xtubo (opción)	0.5Xtubo (opción)			Distancia de trabajo
Lente de zoom	0.7-4.5X	0.7-4.5X
Añadir lente	Ampliación de video	Campo lateral del material (mm)	Ampliación de video	Campo lateral del material (mm)
Opción 0.5X	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
Estándar	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
Opción 2X	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Funciones

¡Principalmente para la medición y el análisis metalográficos! Estos modelos "Universales" combinan un soporte de medición con lo mejor de los componentes de microscopio metalúrgico para imágenes de alta resolución y mediciones críticas. Con la gama completa de objetivos avanzados de infinito y técnicas de microscopía que incluyen: campo claro, campo oscuro, contraste DIC, polarización y epifluorescencia. Se pueden montar hasta cinco objetivos en el revólver. Con más usos si se actualiza.

Especificaciones

1. Puede medir puntos, líneas, círculos, arcos y óvalos, rectangulares y mejorar la precisión con la función de posicionamiento multipunto.

2. Tiene muchas características, como la combinación de mediciones, la estructura central y la intersección de la estructura, el punto medio de la construcción, la estructura lineal, una estructura redonda y el punto de vista estructural.

3. Se acopla con el software de medición CNC desarrollado por la empresa para lograr una detección rápida de grandes cantidades de piezas de trabajo al mismo tiempo con capacidades de análisis de datos SPC para lograr una medición completa de una sola vez.

4. La traslación de coordenadas y la rectificación de coordenadas es para hacer que la medición sea más conveniente y eficiente y mejorar la eficiencia de la medición.

5. Las macros pueden medir las mismas piezas de forma más rápida y conveniente en volumen y mejorar la eficiencia de la medición.

6. Los datos de medición se introducen directamente en AutoCAD y se convierten en un círculo de trabajo completo; los datos también se pueden ingresar en Excel y Word para realizar análisis estadísticos.

7. Grabar programa de usuario, editar y ejecutar comando.

Nuestros servicios

exactitud óptica 200mm/S de la máquina de medición del coordenada 3D CMM 2.5um 4

12 meses de garantía. ¡Compre con confianza!

1. Dentro de los 12 meses a partir de la fecha de montaje y aceptación, pero sin exceder los 15 meses a partir de la fecha de envío.

2. Durante este período, tomaremos la enseñanza por teléfono e Internet a los usuarios con un servicio de asesoramiento postventa combinativo.

3. Brindamos servicios de garantía de por vida de la máquina para los usuarios con costo.
01. Si la falla de la máquina es causada por nuestra parte, puede enviarnos las piezas de repuesto y el costo por nuestra parte.
02. Pero si necesita que nuestro técnico venga al lado del cliente para capacitación, el servicio técnico es gratuito, excepto el boleto y el alojamiento.

4. Período de garantía adicional: Proporcionaremos al usuario postventa de larga duración servicio de asesoramiento.

5. Nuestra empresa tiene repuestos que se pueden proporcionar a los usuarios con costo.
6. Proporcionamos a los usuarios con postventa servicio técnico de valor añadido a un precio preferencial de por vida.

Información de la empresa

exactitud óptica 200mm/S de la máquina de medición del coordenada 3D CMM 2.5um 5

Certificaciones

exactitud óptica 200mm/S de la máquina de medición del coordenada 3D CMM 2.5um 6

1. nuestro software a través de la organización profesional nacional de certificación de medición estándar.

2. nuestras máquinas pueden dar a la agencia HSR de certificación de medición estándar.

Embalaje y envío

exactitud óptica 200mm/S de la máquina de medición del coordenada 3D CMM 2.5um 7
